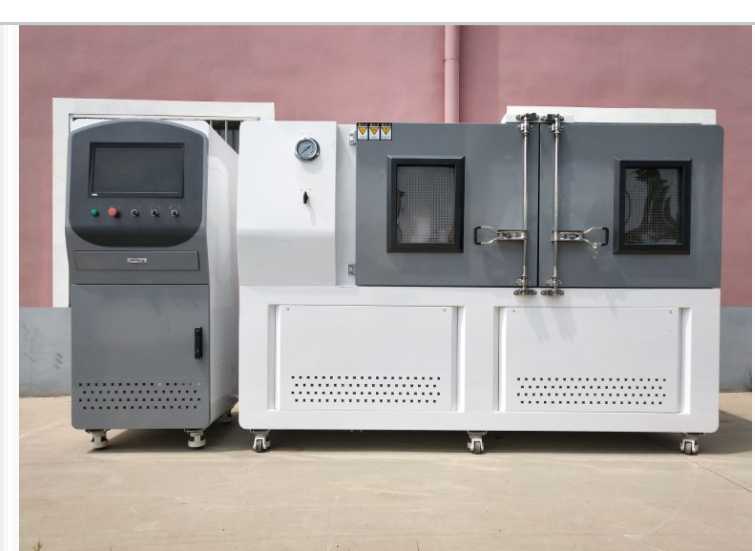

過濾件阻力測試裝置-過濾器流阻測試系統
瀏覽：次 2025-02-06 14:36:24
標題：過濾件阻力測試裝置-過濾器流阻測試系統
過濾件阻力測試是指評估過濾件（如空氣濾芯、液體過濾器等）在氣體或液體流動通過時產生的阻力。這個測試的主要目的是確保過濾件在過濾效率與流體通過性之間的平衡，以保證系統能夠在有效過濾的同時維持良好的流動性。
過濾件阻力測試的目的
- 評估阻力大小：通過測量氣體或液體流經過濾件時的壓降，了解過濾件對流體流動產生的阻力。
- 確保通風或流體循環效率：阻力過大會影響系統的通風或流體循環效率，增加能耗或?qū)е略O(shè)備效率下降。
- 優化設計：根據阻力測試結果，優化過濾件的設計，以在滿足過濾效率的同時降低阻力。
阻力測試的主要內容
- 壓降測試：測量過濾件前后的壓力差（稱為壓降），以評估流體通過過濾件時的阻力。
- 氣流/流體速度測試：在不同流速條件下測試阻力的變化情況，確保過濾件在實際工況下的適用性。
- 長時間使用阻力變化：模擬過濾件長時間使用后的阻力變化，尤其是在塵埃或顆粒物累積后，阻力是否會顯著增加。
過濾件阻力測試的工作原理
-
流體產生：通過氣泵或液泵產生一定速度和流量的氣體或液體，模擬實際工作條件下的流動狀態。
-
壓差測量：在過濾件的前端和后端安裝壓力傳感器，實時監測兩端的壓差。這個壓差值即為過濾件的阻力。
-
流量調節：可以調整氣流或液流的速度，測試不同流速下的阻力變化，以確保過濾件在不同工況下的表現。
-
數據采集與分析：通過數據采集系統實時記錄壓差和流速等參數，生成測試報告，分析過濾件的性能。
主要測試方法
-
氣體過濾件阻力測試：測試空氣過濾件時，通常會在恒定氣流下測量過濾件的進出口壓力差。適用于空氣濾芯、通風過濾器等。
-
液體過濾件阻力測試：通過恒定液流測量過濾件對流體的阻力，適用于水過濾器、油過濾器等設備。
-
多流速測試：在不同流速條件下測試過濾件的阻力，確保其在不同工況下的適用性和穩定性。
設備特點
-
高精度壓力傳感器：用于精確測量過濾件前后壓差，確保測試結果的可靠性。
-
可調流量系統：能夠控制氣體或液體的流速，模擬過濾件在不同流量條件下的工作狀態。
-
自動數據采集與分析系統：能夠?qū)崟r監控和記錄壓差、流量等數據，生成詳細的測試報告。
應用領域
-
汽車與發動機：評估汽車空氣濾芯和機油濾清器的阻力，確保其在提供有效過濾的同時，不影響發動機進氣或潤滑油流動。
-
HVAC與空調系統：測試空調和通風設備中空氣過濾器的阻力，確保設備在低阻力條件下高效運轉。
-
工業設備：檢測工業液體過濾器和氣體過濾器的阻力，保證工藝流程中的流體順暢通過。
-
水處理與油過濾：評估水處理設備、油過濾器的阻力，確保長時間使用下阻力不會顯著增加。
總結
過濾件阻力測試對于確保過濾件的性能和系統的整體效率至關重要。通過測量過濾件的壓降，可以有效評估其在不同條件下的阻力表現，從而優化設計，平衡過濾效率與流動性。
