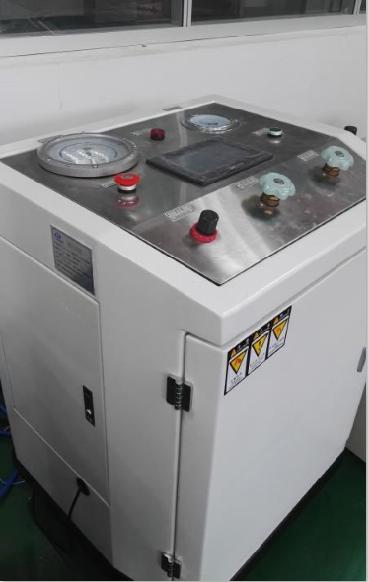

翅片換熱器不銹鋼鋼管漲管機-高壓漲管機-水漲機
瀏覽：次 2026-04-18 09:57:18
標題：翅片換熱器不銹鋼鋼管漲管機-高壓漲管機-水漲機
翅片水壓漲管機（又稱翅片水壓脹管機、水脹機）是制造管翅式換熱器（如散熱器、冷凝器、蒸發器）的核心設備。它利用超高壓水在管內產生壓力，使金屬管塑性膨脹，與外部翅片緊密結合，形成過盈配合，從而消除熱阻、提升換熱效率。
一、核心工作原理
裝夾密封：將穿好翅片的金屬管（銅管 / 不銹鋼管）兩端用專用脹頭（密封工裝） 鎖緊密封。
充液排氣：向管內注入純凈水，排凈內部空氣。
高壓脹接：通過氣驅液壓增壓器產生10~100MPa（最高可達150~200MPa）超高壓水，作用于管內壁。
塑性變形：管壁在高壓下發生永久塑性擴張（直徑增大約0.3~0.4mm），填滿翅片孔間隙。
保壓定型：按設定時間保壓，確保結合牢固。
卸壓排水：釋放壓力，排出管內水，取下工裝，完成脹接。
二、設備結構組成
主機控制系統（PLC 控制臺）
核心：PLC + 觸摸屏，設定壓力、保壓時間。
顯示：壓力傳感器 + 機械壓力表雙顯。
操作：腳踏 / 按鈕控制，自動循環。
氣驅液壓增壓系統
動力：0.6~0.8MPa壓縮空氣驅動。
核心部件：氣液增壓器（增壓比可達350:1）。
功能：低壓快速充水，高壓精準脹接。
高壓水路系統
高壓軟管、單向閥、安全閥。
介質：純凈水（環保、無油污、無需清洗）。
脹接工裝（核心執行部件）
快速密封脹頭：適配管徑（φ7~φ25.4mm），一端帶自動排氣閥。
定位夾具：固定換熱器芯體。
三、關鍵技術參數（通用型）
脹接壓力：0~40MPa（超高壓型 0~150/200MPa）
適用管徑：φ7, 9.52, 12.7, 15.88, 18、19, 25mm 等
適用管材：銅管、鋁管、不銹鋼管、鈦管
控制方式：PLC 全自動
驅動氣源：0.6~0.8MPa (6~8bar)
電源：AC 220V
脹接效率：~1 根 / 分鐘 （具體看容積范圍）
四、主要優勢（對比機械脹管）
脹接均勻：水壓360° 均勻受力，管壁減薄一致，無機械刮傷。
長度無限制：可脹超長管、U 型管，不受長度限制。
適合硬管：對不銹鋼管等高硬度材料效率極高。
清潔環保：用水作介質，無油污，成品無需清洗。
質量穩定：壓力、時間精準可控，一致性好。
五、典型應用領域
HVAC 制冷：空調蒸發器、冷凝器。
汽車行業：水箱、中冷器、油冷器。
暖通工業：散熱器、表冷器、冷風機。
能源化工：鍋爐、換熱器盤管。
六、選型要點
管材材質：不銹鋼選 ≥100MPa 高壓機型；銅 / 鋁選 30~40MPa 標準機型。
管徑范圍：配置對應快速密封脹頭。
自動化需求：選擇半自動或全自動機型。
產能：單工位 / 多工位機型。
